אקולוקציה, תדרים ומה שקורה כשמערכת אלקטרונית נכנסת למרחב האקוסטי של עטלף

תדרי אקולוקציה של עטלפים לצד תחום הפעולה של מערכת הרחקה אלקטרונית

עטלף חרקים מפיק פולס קולי שעוצמתו יכולה לעבור 110 דציבל במדידה של עשרה סנטימטרים מהפה, בתדרים הנעים בין 20 ל-200 קילו-הרץ, ומיד לאחר מכן נדרש לקלוט הד חלש פי אלפי מונים מהפולס שהוא עצמו שידר. זהו הפער הדינמי שמגדיר את כל התחום. אקולוקציה היא מערכת איכון פעילה שבה בעל החיים מייצר את האות, מודד את זמן החזרתו ומחשב ממנו מרחק, כיוון, גודל ומרקם, והיא פועלת כמעט כולה מעל סף השמיעה האנושי.

הבנת התדרים האלה היא נקודת המוצא ההנדסית של מערכת Sonar Force, שמגנור הדברה אלקטרונית מפתחת ומייצרת בישראל להרחקת עטלפים ממבנים בלי לפגוע בהם. עבור מנהלי אחזקה ובעלי נכסים, ההיכרות עם המנגנון הביולוגי הזה היא מה שמאפשר להעריך נכון כל פתרון הרחקה שמוצע להם.

המאמר מפרט את מנגנון האקולוקציה, את טווחי התדרים הרלוונטיים, ואת האופן שבו מערכת אלקטרונית מהונדסת מנצלת ידע זה כדי להעתיק את מקום הלינה של המושבה בלי מגע פיזי ובלי חומרים כימיים.

פתרונות מומלצים

מערכת Sonar Force – הפעלה סולארית

גרסה סולארית של מערכת ההרחקה, מתאימה למבנים ומתקנים ללא גישה נוחה לחשמל רשתי, כגון גגות תעשייתיים, מבני חוץ ומתקנים חקלאיים מרוחקים.

למוצר

מערכת Sonar Force להרחקת עטלפים

מערכת ההרחקה הבסיסית, פועלת בשידור אולטרסוני בתחום שמעל 22 קילו-הרץ ומיועדת להתקנה בכניסות למרחבי לינה ובנתיבי מעבר של עטלפים במבנים פרטיים ומסחריים.

למוצר

אקולוקציה כמערכת איכון פעילה, לא כחוש פסיבי

אקולוקציה, או בשמה העברי איכון הד, היא מערכת תפיסה מרחבית שבה בעל החיים פולט גל קול, הגל פוגע בעצם בסביבה, וההד החוזר מתורגם במוח לתמונה של מיקום, מרחק וצורה. ההבדל מראייה הוא מהותי. עין קולטת אנרגיה שמקורה חיצוני, בעוד סונאר ביולוגי מחייב את בעל החיים להשקיע אנרגיה בייצור האות בכל מחזור מדידה מחדש.

המונח "סונאר ביולוגי" מדויק ממה שנדמה, משום שהפיזיולוגיה של עטלף מבצעת בפועל את אותן פעולות שמבצע מתמר אקוסטי במערכת ימית – שידור, המתנה, קליטה, חישוב. מכון דוידסון מתאר את המנגנון הזה כחוש השישי של ניווט באמצעות הדים, הגדרה שמתאימה גם ללווייתני שיניים ולדולפינים, שמפעילים מערכת מקבילה במים.

בעולם החי המנגנון אינו נדיר, אך רק בקבוצות מעטות הוא הגיע לרזולוציה תפעולית גבוהה. עטלפי חרקים, לווייתני שיניים וכמה מיני ציפורים החיות במערות מהווים את הגרעין הקשה. אצל עטלפים המערכת הזו היא תנאי הישרדות מוחלט, ולכן היא גם הנקודה הרגישה ביותר שדרכה אפשר להשפיע על התנהגותם בלי מגע פיזי ובלי חומרים.

ארבעה שלבים שבהם עטלף בונה מפה אקוסטית של חלל

המנגנון פועל בארבעה שלבים רציפים. הפקת פולס בגרון ושידורו דרך הפה או האף, פגיעת הגל בעצם וחזרתו כהד, מדידת זמן ההחזרה והפרשי העוצמה בין שתי האוזניים, ולבסוף עיבוד עצבי שמתרגם את הנתונים למפה תלת ממדית מתעדכנת.

חישוב המרחק פשוט מבחינה מתמטית ומורכב מבחינה עצבית. מהירות הקול באוויר עומדת על כ-343 מטר לשנייה בטמפרטורת חדר, ולכן הד שחוזר לאחר 6 מילי-שניות מציין עצם במרחק של כמטר אחד, לפי המרחק שווה למהירות כפול הזמן חלקי שתיים. עטלף מבצע את החישוב הזה עשרות פעמים בשנייה, תוך כדי טיסה במהירות שיכולה לעבור 20 קילומטר לשעה בתוך צמחייה צפופה או בתוך חלל טכני צר של מבנה.

הכיוון מחושב באופן אחר. הפרש זמן ההגעה בין אוזן ימין לאוזן שמאל, הנקרא Interaural Time Difference, נמדד ברמת מיקרו-שניות, ולצדו נמדד הפרש עוצמה שנוצר בגלל צל אקוסטי של הראש. שילוב שני הפרמטרים מייצר זווית מדויקת, וצורת האפרכסת מוסיפה מידע על גובה המטרה במרחב.

למה הד מוסר מידע גם על גודל ועל מרקם

משטח חלק, כמו זכוכית או פח מגולוון, מתנהג כמראה אקוסטית ומחזיר הד חד וממוקד בזווית אחת בלבד. עלווה, טיח מחוספס או רשת מפזרים את האנרגיה לכל הכיוונים ומחזירים הד "מרוח" עם חתימה ספקטרלית רחבה. עוצמת ההד מעידה על שטח החתך של העצם, והתפלגות התדרים בהד מעידה על המרקם. מחקר של אוניברסיטת תל אביב הראה שעטלפים מסוגלים לחלץ מההדים מידע על צורה ומרקם, ואף להיות מוטעים על ידי עצמים שאינם קוהרנטיים אקוסטית. ההשלכה התפעולית ברורה למי שמתקין מערכות בשטח – מרפסת עם קורות בטון חשופות נשמעת לעטלף אחרת לגמרי מבוידם עם בידוד צמר סלעים.

שלבי בניית המפה האקוסטית, מהפקת הפולס ועד לעיבוד ההד

למה 20 עד 200 קילו-הרץ ולא תדרים נמוכים יותר

עטלפים משתמשים באולטרסאונד מפני שאורך הגל קובע את כושר ההפרדה. גל קול בתדר 40 קילו-הרץ הוא באורך של כ-8.5 מילימטר, וגל בתדר 100 קילו-הרץ הוא באורך של כ-3.4 מילימטר, ולכן הוא מסוגל להחזיר הד מגוף של יתוש. גל בתדר 1,000 הרץ הוא באורך של 34 סנטימטר, והוא פשוט עוקף חרק קטן בלי לייצר החזר משמעותי.

המחיר של תדר גבוה הוא בליעה אטמוספרית. ככל שהתדר עולה, האוויר בולע את האנרגיה מהר יותר, וטווח הגילוי מתקצר. מין שצד בשטח פתוח מעל שדות סולאריים או מעל בריכות דגים ייטה לתדרים נמוכים יחסית, בסביבות 20 עד 30 קילו-הרץ, כדי להשיג טווח של עשרות מטרים. מין שמלקט חרקים מתוך עלווה צפופה יעלה לתדרים שמעל 80 קילו-הרץ ויוותר על טווח לטובת רזולוציה. זו החלטת תכנון קלאסית של מערכת סונאר, והאבולוציה פתרה אותה בדיוק כפי שמהנדס אקוסטיקה היה פותר אותה.

בקצה העליון של הסקאלה, מינים מסוימים מגיעים לתדרים שמעל 150 ואף 200 קילו-הרץ, בעיקר בציד ברזולוציה גבוהה ממרחק קצר. הטווח הרחב הזה הוא הסיבה לכך שמערכת הרחקה אלקטרונית אמינה חייבת לעבוד בסריקת תדרים משתנה ולא בתדר בודד קבוע.

האוזן האנושית הבוגרת נעצרת סביב 18 עד 20 קילו-הרץ, ולכן איש תחזוקה שעומד מתחת למושבה שלמה לא ישמע דבר מלבד תקשורת חברתית בתדרים נמוכים. כדי לנטר פעילות בשטח משתמשים ב"גלאי עטלפים", מכשיר שמוריד את התדר העל-קולי לתחום שמיעה, שיטה שמופיעה גם במסמכי ניטור אקוסטי של רשות הטבע והגנים.

איך עטלף לא מתחרש מהקול שהוא עצמו מפיק

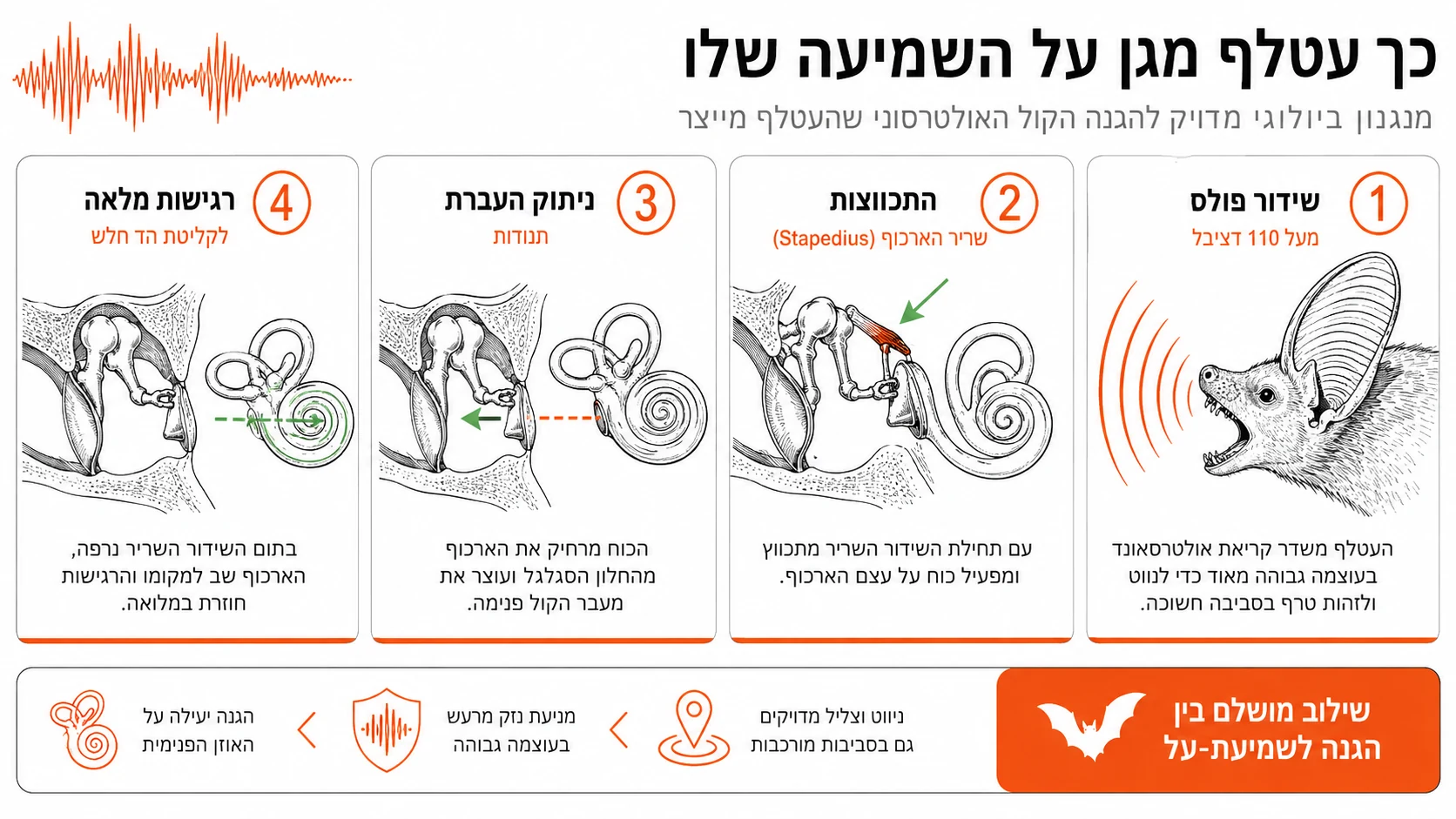

מילי-שניות ספורות לפני הפקת הפולס מתכווץ שריר הארכוף, ה-Stapedius, ומנתק חלקית את העברת התנודות דרך עצמות השמע. מיד עם סיום השידור השריר נרפה, והאוזן חוזרת לרגישות מלאה בזמן להגעת ההד. זהו מנגנון ניתוק מכני מסונכרן ברמת דיוק שקשה לשחזר באלקטרוניקה זולה.

הפער האקוסטי כאן עצום. הפולס היוצא נמדד לעיתים מעל 110 דציבל, וההד החוזר מחרק קטן במרחק שני מטרים עשוי להיות חלש ממנו בסדרי גודל. מערכת שמיעה שאינה מגינה על עצמה הייתה נכנסת לרוויה מיידית ומאבדת את המידע החשוב ביותר, זה שמגיע חלקיק שנייה אחרי השידור.

לצד ההגנה המכנית קיימת דיכוי עצבי מרכזי, שבו אזורים בגזע המוח מנמיכים את התגובה לאות העצמי ומשאירים עדיפות לאות החוזר. השילוב בין הגנה מכנית להגנה עצבית הוא בדיוק מה שהופך את המערכת לרגישה במיוחד להפרעה חיצונית מתמשכת בטווח התדרים הרלוונטי. עטלף לא נפגע פיזית מאות אולטרסוני חיצוני, אבל הוא מזהה מרחב שבו העבודה האקוסטית שלו הופכת יקרה מדי, ובוחר להעתיק את מקום הלינה.

טרמינל באז, עומס הדים ומושבות צפופות

ברגעים האחרונים לפני לכידת חרק העטלף מגביר את קצב הפולסים עד כ-200 פולסים בשנייה, ברצף שנקרא Terminal Buzz. משך כל פולס מתקצר לפחות ממילי-שנייה, והתדר יורד מעט, כדי לאפשר עדכון כמעט רציף של מיקום המטרה.

הציד מחולק לשלושה שלבים. בשלב החיפוש הקצב נמוך, כ-10 פולסים בשנייה, והפולסים ארוכים יחסית לכיסוי טווח. בשלב ההתקרבות הקצב עולה לכ-50 בשנייה. בשלב הנעילה מגיע הבאז. מי שהאזין דרך גלאי לעטלף שצד מעל בריכת דגים מזהה מיד את המעבר מהקליקים המרווחים לזמזום הרצוף.

הקושי הגדול אינו הטרף אלא הרקע. עלווה, גדרות רשת, מבני פלדה ופאנלים סולאריים מחזירים עומס הדים, Clutter, שמאיים להטביע את ההד החלש של החרק. עטלפים מתמודדים עם זה בעזרת פילטרים עצביים, זיהוי חתימה מחזורית של תנודות כנפי החרק, ובמינים מסוימים בעזרת פיצוי דופלר שבו התדר המשודר מותאם למהירות הטיסה כדי לשמור על תדר ההד קבוע. במושבה צפופה נוסף אתגר של הפרעה הדדית, ועטלפים מזיזים את תדר השידור האישי שלהם ומשנים תזמון פולסים במנגנון שמוכר כ-Jamming Avoidance Response.

המיתוס שעטלפים עיוורים והשלכותיו על תכנון מערכת הרחקה

עטלפים אינם עיוורים. לכל המינים יש עיניים מתפקדות, ובחלק ממיני עטלפי הפירות הראייה חדה למדי בתנאי אור ירח. מחקרים מראים שעטלפים משלבים ראייה ואיכון הד גם בתנאי אור יום, וקק"ל ורשות הטבע והגנים מציגות את הנקודה הזו בחומרי ההסברה שלהן כתיקון למיתוס העממי.

חלוקת התפקידים בין החושים היא מידע תפעולי ולא טריוויה. ראייה משמשת בעיקר לניווט למרחקים גדולים ולזיהוי קו רקיע, ואילו אקולוקציה נכנסת לפעולה בטווחים הקצרים שבהם נדרשת דיוק תמרון ולכידת טרף. מכאן שמערכת הרחקה שמסתמכת על גירוי חזותי בלבד, למשל תאורה או דחלילים, לא תשפיע על ההתנהגות בטווח הקצר שבו העטלף מחליט להיכנס לחריץ בין קורה לתקרה.

מגנור הדברה אלקטרונית בונה את פרוטוקול ההתקנה סביב ההיגיון הזה. נקודות השידור ממוקמות בכניסות למרחב הלינה ובנתיבי הכניסה, שם ההחלטה מתקבלת ברמת האקולוקציה, ולא במרכז חלל פתוח שבו העטלף כלל לא מסתמך על הדים קצרי טווח.

אקולוקציה מול סונאר טכנולוגי, ומה נשאר בפער

אקולוקציה היא התופעה הביולוגית, וסונאר הוא המונח ההנדסי למערכות מלאכותיות שפותחו בהשראתה לשימוש ימי, צבאי ותעשייתי. הפיתוח ההיסטורי הלך בכיוון הזה, ומחקרי האקולוקציה של שנות השלושים והארבעים סיפקו את המסגרת התיאורטית שממנה נגזרו מערכות איתור צוללות ומיפוי קרקעית ים.

הפער שנשאר הוא ביכולת ההסתגלות. מערכת ימית עובדת לפי פרופיל שידור מוגדר מראש, בעוד עטלף משנה תדר, משך פולס וקצב פליטה בתוך שבריר שנייה בהתאם לצפיפות הסביבה. הפער הזה הוא בדיוק מה שמחייב מערכת הרחקה לפעול בשידור משתנה, כי אות קבוע נבלע במהירות בהרגלי ההתנהגות של בעל החיים.

איך מגנור הדברה אלקטרונית מתרגמת את התדרים למערכת Sonar Force

מערכת Sonar Force פועלת בתחום האולטרסוני שמעל 22 קילו-הרץ ומייצרת סביבה אקוסטית לא נוחה בדיוק בטווח שבו העטלף מבצע את פעולת האיכון שלו, בלי לגרום לו נזק פיזי ובלי להשתמש בחומר כימי כלשהו. העטלף אינו נפגע ואינו נלכד, הוא פשוט בוחר מרחב לינה אחר.

תרגום תדרי האיכון הביולוגי לפרוטוקול השידור של מערכת Sonar Force

הדברה אלקטרונית היא שיטת ההדברה היחידה הנעשית בצורה אקטיבית ויזומה, להבדיל מהדברה כימית פסיבית שממתינה שבעל החיים ייצור מגע עם הרעל. מכאן נגזרת גם ההבחנה התפעולית בין מכשיר אולטרסוני גנרי שנרכש באתר סחר בינלאומי לבין מערכת מהונדסת – מכשיר גנרי משדר תדר בודד קבוע בעוצמה נמוכה, ובתוך שבועות ספורים בעלי החיים לומדים להתעלם ממנו. מגנור הדברה אלקטרונית מפתחת ומייצרת את המערכות בישראל, מפעילה בקרת איכות לפי תקן ISO 9001:2015 של מכון התקנים, ומעניקה אחריות של 5 שנים ויותר על המערכות.

הידע האקוסטי הזה משותף לכל קו המוצרים ומיושם בכל פתרונות הדברה אלקטרונית של החברה, מ-Rat Shield RS 1800 להרחקת מכרסמים בחוות שרתים ובבנקים, דרך BirdLinePro ו-Syronhawk 300 להרחקת יונים ממבני תעשייה, ועד Cobra Cage להרחקת נחשים ו-Mosquito Mate ליתושים. במתקנים חקלאיים נרחבים, בבריכות דגים ובשדות סולאריים משולבות גם מערכות לייזר מסוג AVIX.

ההתקנה עצמה מותאמת לתוואי המבנה. בפנטהאוז עם פרגולה וקורות עץ נדרשת פריסה שונה לחלוטין מזו של האנגר תעשייתי או מבנה ציבורי עם חלל טכני מתמשך, ובפרויקטים גדולים, כפי שבוצע עבור משרד הביטחון, מערכת בקרה יחידה מסוגלת להפעיל עד 180 יחידות קצה.

עטלפים כחיות בר מוגנות, וההיגיון של הרחקה במקום הדברה

עטלפי החרקים בישראל הם חיות בר מוגנות בחוק, והם ממלאים תפקיד אקולוגי ישיר בדילול אוכלוסיות חרקים בשטחים חקלאיים. פגיעה בהם אסורה, ולכן כל התמודדות עם מטרד במבנה חייבת להתבסס על הרחקה ולא על השמדה.

ההיסטוריה של הטיפול בעטלפים בישראל מסבירה את ההקפדה הזו. ריסוסים והדברות בעבר גרמו לקריסת מושבות שלמות ולפגיעה גם במינים שכלל לא היו יעד הטיפול, ופעולות עישון או שימוש בחומרים בחללים סגורים בסביבת מגורים סיכנו בני אדם, ובכלל זה מקרים מתועדים של ילדים שנפגעו מטיפול כימי לא תקין. רשות הטבע והגנים מפרסמת מידע ציבורי על עטלפים ושמירת טבע שמסכם את ההיבט הזה.

מבנים מושכים עטלפים משתי סיבות. מחסה יציב בטמפרטורה קבועה, ומקור מזון בדמות חרקים שנמשכים לתאורת חוץ. סגירת חריצים ופתחי אוורור לפני עונת הרבייה, החלפת תאורה לבנה קרה בתאורה חמה, וניקוי סביבתי מפחיתים את האטרקטיביות של המבנה, אך בחללים גדולים או במושבה שכבר התבססה נדרש פתרון אקטיבי. במקרים כאלה הרחקת עטלפים אלקטרונית מאפשרת לפנות את המרחב הפרטי או הציבורי מהמטרד בלי לפגוע בבעלי החיים ובלי להפר את החוק. עבור מנהלי אחזקה, ועדי בתים ומפעלים שמעדיפים לתחזק את הפתרון בעצמם, מגנור ישראל מספקת גם ציוד ומוצרים להרחקת עטלפים לרכישה ישירה, לצד ליווי מקצועי בהתקנה.

שאלות שחוזרות מהשטח לפני התקנה

מגנור הדברה אלקטרונית מבצעת סקר שטח ומתאימה את מערכת Sonar Force למבנה החלל, סוג הבנייה והיקף הפעילות, בבתים פרטיים, במבני ציבור, במפעלים ובפרויקטים תשתיתיים. ההחלטה מתי לפעול תלויה בעיקר בגודל המושבה ובמידת החשיפה של המבנה לחריצי כניסה פתוחים.
